奥林巴斯开发3D堆栈CMOS

5月5日消息，据新摄影报道，Image sensors world最新发布的一份报道显示，奥林巴斯成功开发出3D堆栈（3D stacked）CMOS传感器，这项技术可让未来的相机、摄像机传感器具备超高速全局快门，而不必担心出现果冻效应。

全局快门属电子快门里的一种，其工作方式是让传感器所有像素同时曝光，缺点在于数据量大，对处理器、传感器性能、系统复杂性有很高要求，也正是出于这些考虑，大多数相机只具备卷帘快门。卷帘快门采用的逐行曝光方式在多数情况下并不影响成像，但拍摄运动题材会出现果冻效应。这时全局快门的优势就体现出来了。

事实上奥林巴斯从2013年起就开始研制3D堆栈CMOS，当时还处于试制阶段，分辨率只有704×512。其原理是将光电二极管与存储节点阵列分置于不同芯片上，并采用微凸块连接积层的构造。在光电二极管与存储节点阵列之间插入了遮光层。上述措施还使得使光电二极管与存储节点的灵敏度差从原来的100dB改善到了160dB。

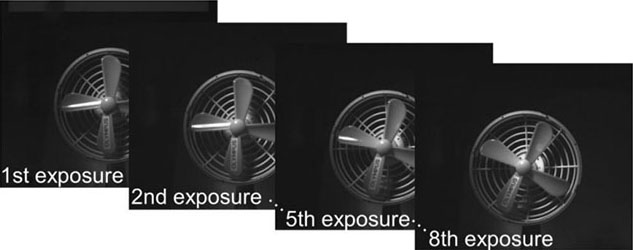

奥林巴斯表示有意分享新开发的1600万像素3D堆栈CMOS技术，理论上，如果把分辨率降低到200万像素，全局快门帧率将可以达到10000fps。目前关于这项技术的资料不多，但奥林巴斯公布了上面4张连续风扇转动照片，可以看出这四张照片没有出现果冻效应，且曝光稳定。

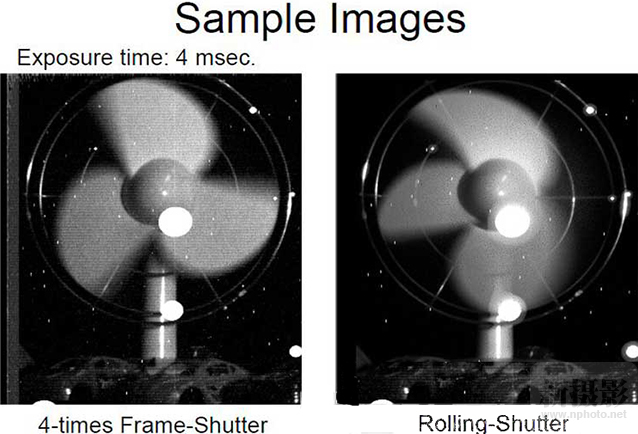

左：3D堆栈CMOS全局快门，右：传统卷帘快门
